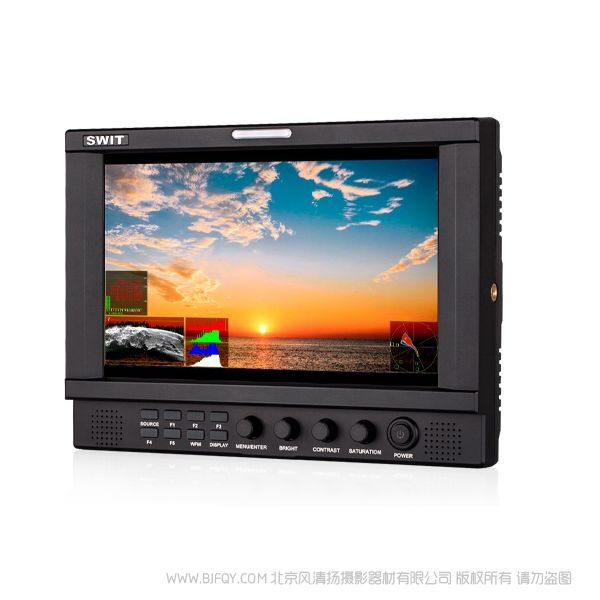

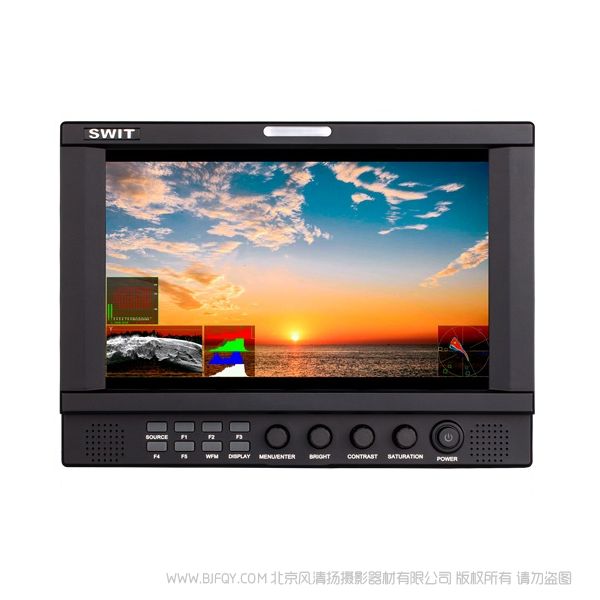

9英寸IPS全高清屏

S-1093F采用9英寸IPS液晶面板，LED背光，全高清1920x1200分辨率，800:1對比度，水平170°與垂直170°寬視角。


液晶保護玻璃

S-1093F內置液晶保護玻璃，保護屏幕免于劃傷或破損。

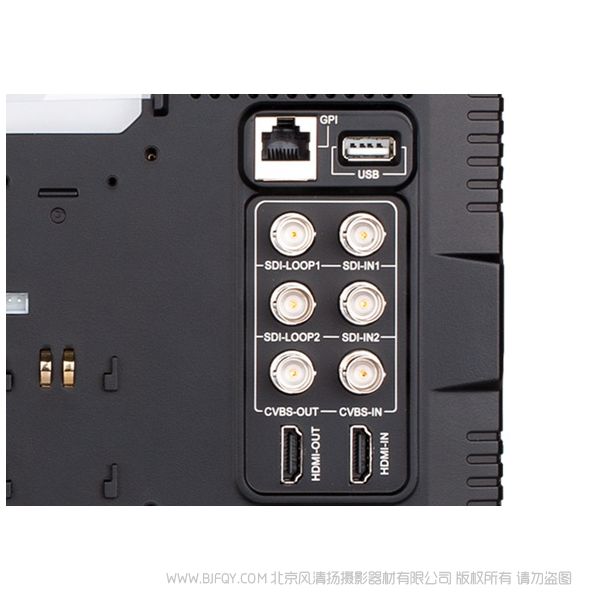

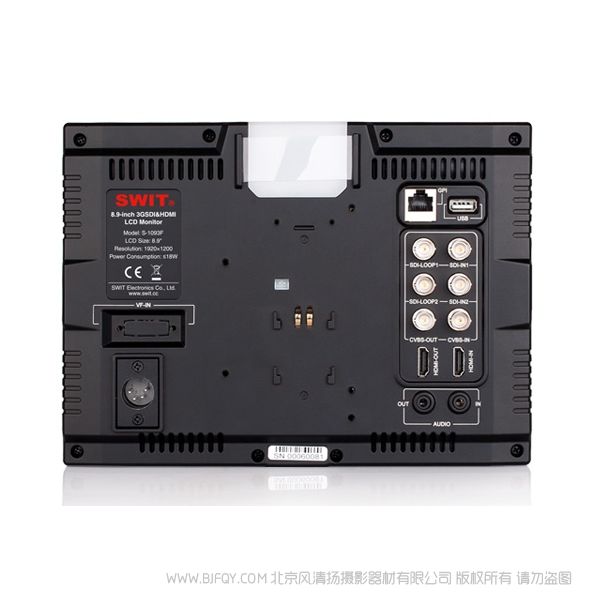

輸入/輸出接口

SDI / HDMI / 復合視頻 / 模擬音頻

S-1093F監視器支持：
2K/3G/HD/SD-SDI 輸入× 2
2K/3G/HD/SD-SDI 環出 × 2
HDMI 輸入× 1
HDMI 環出 × 1
復合視頻輸入 × 1
復合視頻環出 × 1
3.5mm模擬音頻輸入 × 1
3.5mm模擬音頻輸出 × 1


視頻分析輔助模式

波形圖 / 矢量圖 / 直方圖

S-1093F支持全系列技監級視頻分析功能，包括Y/Pb/Pr/R/G/B波形圖、矢量圖、R/G/B/Y直方圖，對視頻信號的亮度、色度、飽和度等數字信息轉化成圖案圖表顯示出來，各種技監圖案可獨立打開/關閉，可選擇上下左右顯示位置、大小、顏色、背景透明度等。


數字音頻解嵌

16路音柱+異常報警+任選2路輸出

S-1093F支持SDI-16路、HDMI-8路數字音頻解嵌音柱顯示，帶音頻電頻刻度，支持音頻異常報警字符，還可以任選2路音頻通過3.5mm接口或揚聲器輸出。音柱表可選擇上下左右顯示位置、選擇只顯示2路或8路或全16路，選擇刻度打開/關閉，報警信息打開/關系，選擇背景透明度等。


動態源名/軟TALLY顯示

TSL 3.1 / 4.0 協議

S-1093F支持TSL3.1/4.0協議下的UMD動態源名和Text-TALLY顯示，支持TSL地址1-126可選，較多顯示8個字符。動態源名UMD信號由RJ45（RS485）接口輸入。

USB固件升級

S-1093F提供一個標準USB口，用于固件升級。用戶可下載較新固件到USB盤，插上S-1093F監視器，從菜單中直接選擇升級，無需連接電腦。


輔助聚焦, R/G/B單色, 斑馬紋, 偽彩色

3色TALLY燈

RJ45(RS485) 控制接口

監視器正反兩面設有3色TALLY燈，可通過設置背面的RJ45接口的定義來控制TALLY燈。


可換裝多種扣板

S-1093F支持DC 6.5-24V 四芯卡儂頭電源輸入；配備V字型或安頓型扣板，使用攝像機電池供電；還支持安裝視威S-7004系列可快速拆換式DV電池扣板，可選DV扣板如下：


液晶面板性能

輸入

輸出

視頻格式

其他參數
