• 6 公里 1080p/60fps 傳輸
• 無感自動跳頻
• 端到端超低延時
• 一體化接收監看
• 云臺/焦點/相機控制
• 獨立錄制與回放

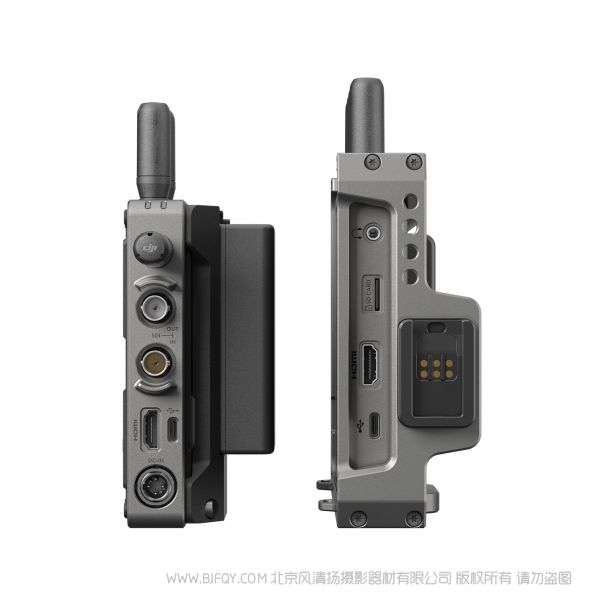

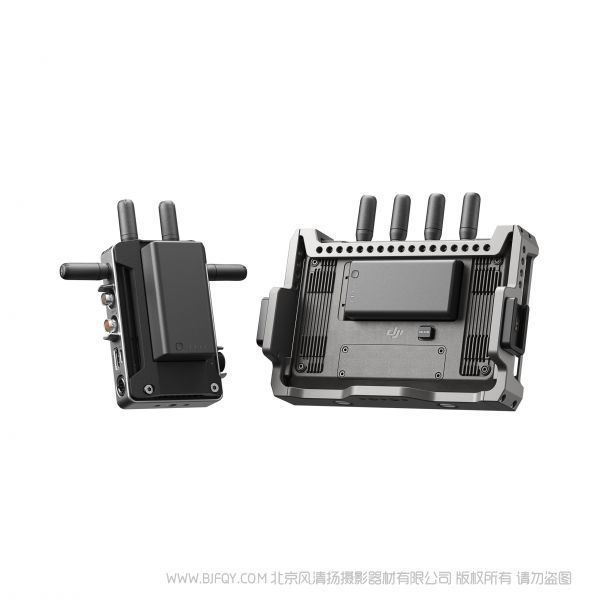

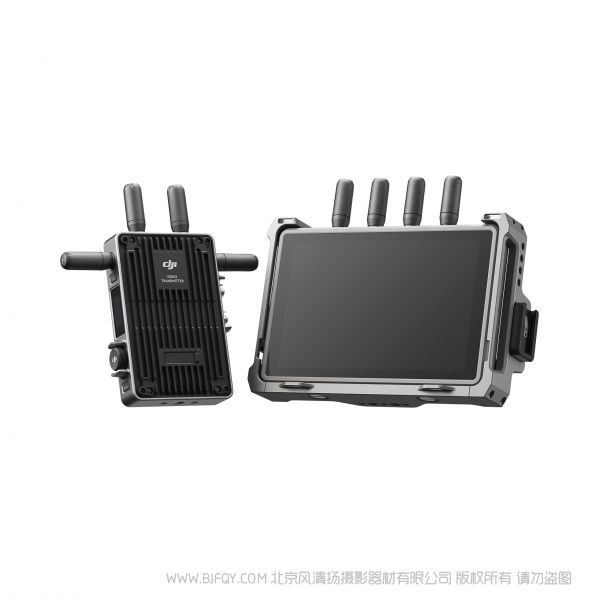

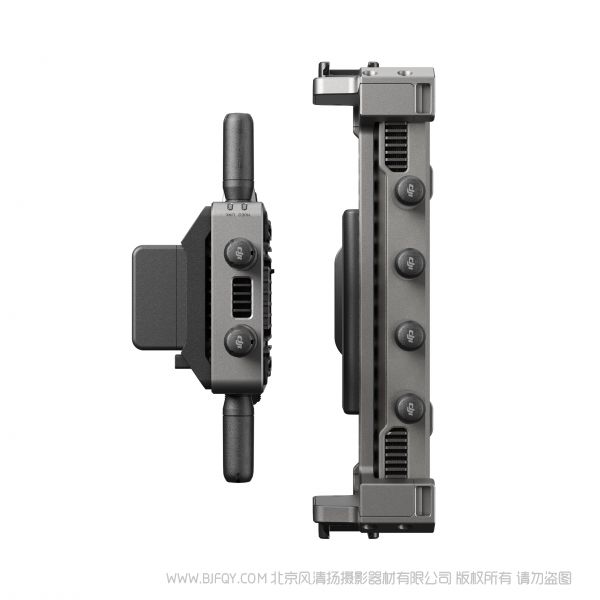

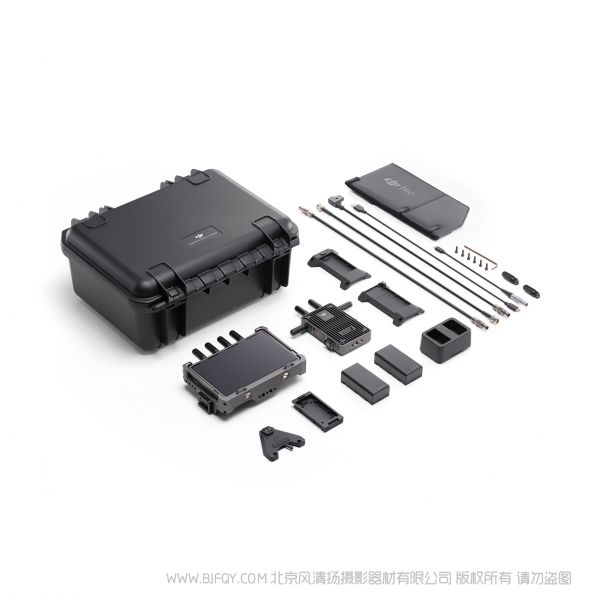

包裝清單

圖傳發射器 × 1	圖傳高亮監視器 × 1	圖傳監視器遮光罩 × 1	WB37 電池轉接板（TX） × 1	WB37 智能電池 × 2	WB37 充電管家（USB-C） × 1
NP-F 電池轉接板（TX） × 1	NP-F 電池轉接板（RX） × 1	USB-C 轉 LEMO 供電線 × 1	RS 云臺安裝板 × 1	USB-C 線（40 cm） × 1	SDI 線 × 1
DC 供電線 × 1	DC 轉 P-TAP 供電線 × 1	安裝工具套件 × 1	安全保護箱 × 1	Ronin 圖傳天線 × 2

規格參數

重量

圖傳發射器約 350 克（不含天線）
圖傳高亮監視器約 727 克（不含天線）

尺寸

圖傳發射器：長 127 毫米，寬 87 毫米，高 26 毫米（不含天線）
圖傳高亮監視器：長 213 毫米，寬 135 毫米，高 51 毫米（不含天線）

工作頻率

非 DFS 頻段：
2.4000-2.4835 GHz
5.150-5.250 GHz
5.725-5.850 GHz

DFS 頻段：
5.250-5.350 GHz
5.470-5.600 GHz
5.650-5.725 GHz

發射功率（EIRP）

2.4000-2.4835 GHz：
<33 dBm（FCC）
<20 dBm（SRRC/CE/MIC）

5.150-5.250 GHz：
<23 dBm（FCC/SRRC/MIC）

5.250-5.350 GHz：
<30 dBm（FCC）
<23 dBm（SRRC/MIC）

5.470-5.600 GHz，5.650-5.725 GHz：
<30 dBm（FCC）
<23 dBm（CE/MIC）

5.725-5.850 GHz：
<33 dBm（FCC/SRRC）
<14 dBm（CE）

較大通信帶寬

40 MHz

較大編碼碼率

50Mbps

功耗

11 瓦

供電電壓

6 至 18 伏

輸出電壓

對外供電接口：6 至 18 伏

續航時間

圖傳發射器：3 小時 40 分鐘[1]
圖傳高亮監視器：2 小時[1]

視頻輸入格式

3G SDI：YCbCr 4:2:2 10-bit
HDMI RGB 4:4:4
1080p：23.98/24/25/29.97/30/50/59.94/60fps
1080i：50/59.94/60fps
720p：50/59.95/60fps

視頻輸出格式

3G SDI ：YCbCr 4:2:2 10-bit
1080p：23.98/24/25/29.97/30/50/59.94/60fps
1080i：50/59.94/60fps
720p：50/59.95/60fps

輸入音頻格式

SDI 內嵌，HDMI 內嵌

輸出音頻格式

PCM

圖傳方案

O3 Pro

實時圖傳較大碼率

50Mbps

圖傳延時

68 毫秒[2]
100 毫秒[3]

視頻編碼格式

H.264

圖傳較大距離

6 千米（FCC）[4]
4 千米（CE/SRRC/MIC）[4]

較大通信帶寬

40 MHz

工作環境溫度

-10℃ 至 45℃

支持鏡像控制模式的相機型號

ZV1/A7 III/A7S III/A7M III/A7R III/A7R IV/A7 IV/FX3/A7S II/A6600/A6400 等所有支持 BRAVIA 同步功能（HDMI 控制）的索尼相機都可使用鏡像控制模式。

其他

注釋

[1] 在 25℃ 室溫和 WB37 滿電條件下測得。
[2] 在 1080p/60fps 錄制規格下測得。
[3] 在 1080p/24fps 錄制規格下測得。
[4] 在空曠無遮擋無干擾環境下測得。

通用

DJI Transmission 兼容哪些設備？

支持輸出 SDI、HDMI 信號的設備均可使用。

DJI Transmission 的較遠傳輸距離是多少？

6 千米*（FCC）
4 千米*（CE/SRRC/MIC）

* 在空曠無遮擋無干擾環境下測得。

DJI 圖傳發射器有哪些狀態指示燈？

1. 視頻狀態指示燈，可顯示視頻源信號輸入狀態：
綠燈常亮表示有輸入；
紅燈常亮表示無輸入；
紅燈閃爍表示視頻源輸入異常。

2. 對頻狀態指示燈，可顯示接收端和發射端的對頻狀態：
紅燈常亮表示設備已啟動但未連接；
紅綠燈交替閃爍表示正在對頻；
綠燈常亮表示對頻成功，接收端和發射端正常連接；
紅燈閃爍表示設備內部故障。

DJI 圖傳高亮監視器有 Wi-Fi 、藍牙功能嗎？

不具備 Wi-Fi、藍牙功能。

DJI 圖傳高亮監視器拓展板 HDMI 接口的較高傳輸規格是？是否支持 HDMI 輸入？

較高支持傳輸 1080p/60fps 圖像信號。
僅支持 HDMI 輸出，不支持 HDMI 輸入，您可通過 DJI 圖傳高亮監視器右側的 HDMI 接口輸入 HDMI 信號。

DJI 圖傳發射器與 DJI 圖傳高亮監視器是否支持 V 口電池？

支持，可以借助第三方 V 口轉接板使用 V 口電池供電。

DJI 圖傳高亮監視器能否搭配第三方圖傳發射器使用？

DJI 圖傳高亮監視器目前僅支持搭配 DJI Ronin 4D 圖傳發射器或 DJI 圖傳發射器使用，不支持其他品牌的圖傳發射器。

是否支持第三方天線？

建議使用 DJI 原廠天線，否則可能會減弱傳輸信號。

DJI 圖傳發射器能否通過 USB-C 口供電？

不可以。

DJI Transmission 是否會干擾無線麥克風？

當 DJI 圖傳發射器自動跳頻至 2.4 GHz 時，可能會與無線麥克風發生沖突，此時您只需將自動調頻切換至“手動”，同時選擇 DFS 信道（待檢信道*）即可避開沖突，且仍能保持較好的傳輸質量。

* 在手動模式下，待檢信道的切換約需 1 分鐘檢測時間。

當 DJI 圖傳發射器與其他無線設備產生干擾時，如何解決？

您需點擊 DJI 圖傳高亮監視器屏幕上的信號圖標，將自動模式切換至“手動”，同時選擇 DFS 信道（待檢信道*）即可避開沖突，且仍能保持較好的信號傳輸質量。

* 在手動模式下，待檢信道的切換約需 1 分鐘檢測時間。

索尼相機的鏡像控制模式怎么打開？

所有支持 BRAVIA 同步（HDMI 控制）的索尼相機均能使用鏡像控制模式，您可點擊 DJI 圖傳高亮監視器屏幕底部的相機菜單圖標，進入索尼菜單設置頁面后即可通過虛擬按鍵實現相機菜單的遠程控制。使用鏡像控制模式前，您還需開啟索尼相機的 HDMI 控制選項。具體步驟如下：
在索尼相機的設置菜單中，選擇“HDMI 設置”，分別將“TC 輸出”、“REC 控制”、“HDMI 控制”設置為“開”即可。若您不希望 DJI 圖傳高亮監視器顯示索尼相機的 OSD 信息，您可將相機端的“HDMI 信息顯示”設置為“關”。

DJI Transmission 有幾種傳輸模式？較多支持同時連接幾個 DJI 圖傳高亮監視器？

共有兩種傳輸模式，分別為控制模式和廣播模式。
在控制模式下，較多可同時連接兩個 DJI 圖傳高亮監視器，支持同時監看畫面并協同控制 Ronin 2、RS 3 Pro 的云臺及相機焦點。當至少有一個 DJI 圖傳高亮監視器開機并處于控制模式時，控制模式和廣播模式可同時使用，您只需在發射端額外開啟廣播模式，此時不限 DJI 圖傳高亮監視器的連接數量（傳輸性能較控制模式有所差異），額外加入的 DJI 圖傳高亮監視器不支持控制 Ronin 2、RS 3 Pro 云臺及相機焦點，僅用于畫面監看。

如何調節 DJI 圖傳高亮監視器的屏幕亮度？

您可點擊 DJI 圖傳高亮監視器屏幕左下角“...”，進入“系統設置-通用設置-屏幕設置”調節屏幕亮度。在出廠狀態下，默認亮度為 80%。

對頻

如何觸發 DJI 圖傳發射器的對頻狀態？

長按 DJI 圖傳發射器上的對頻撥輪即可進入對頻狀態，接著點擊 DJI 圖傳高亮監視器屏幕左下角的菜單圖標，再選擇“連接設置-控制模式”，點擊“對頻控制屏 A/B”即可完成對頻。

在控制模式下，如何對頻連接兩個控制屏？

長按 DJI 圖傳發射器上的對頻撥輪進入對頻狀態，接著點擊 DJI 圖傳高亮監視器屏幕左下角的菜單圖標，再選擇“連接設置-控制模式”，點擊“對頻控制屏 A”，對頻成功后，再次長按 DJI 圖傳發射器對頻撥輪，并點擊另一個 DJI 圖傳高亮監視器屏幕左下角的菜單圖標，選擇“連接設置-控制模式”，點擊“對頻控制屏 B”，即可完成兩個控制屏的對頻操作。

DJI 圖傳高亮監視器的 A 控和 B 控有什么區別？

A 控是主控，B 控為副控，兩者控制距離相同，傳輸信號也一致。建議您先對頻主控（A 控），再對頻副控（B 控），若先對頻副控（B 控），副控（B 控）需在主控（A 控）對頻后重復對頻操作。
